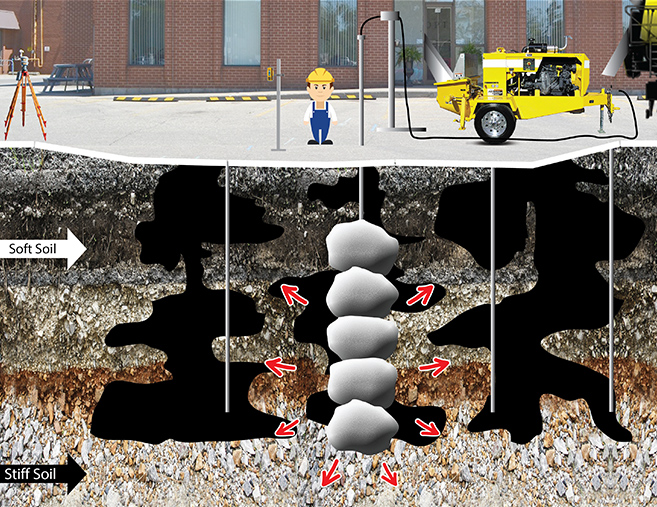

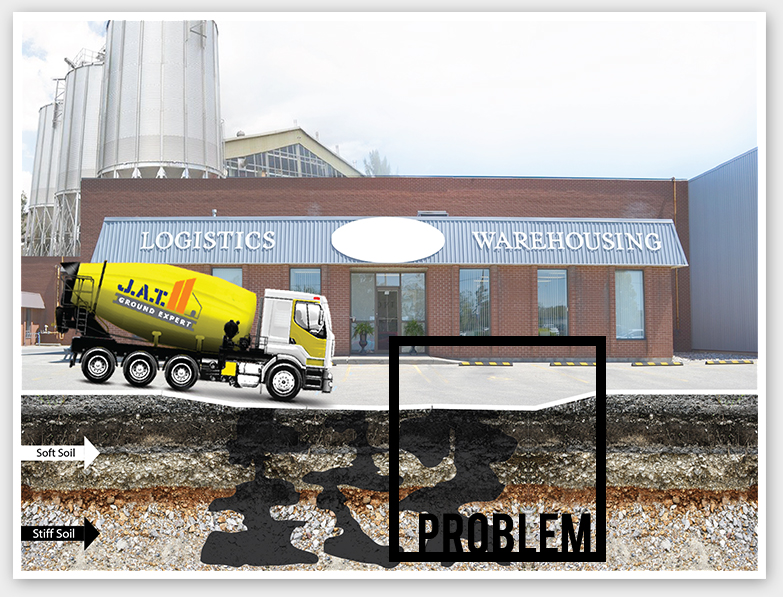

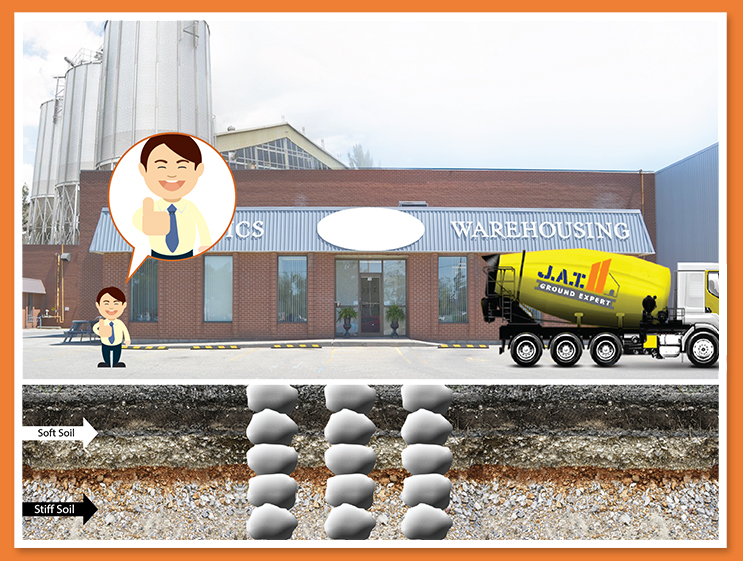

คือการปรับปรุงสภาพดิน เพิ่มความสามารถในการรับนํ้าหนักให้กับดิน หยุดการทรุดตัวของชั้นดิน ภายใต้นํ้าหนักบรรทุก โดยการ อัดปั๊มคอนกรีตที่มีความสามารถในการไหลตํ่า และมีความข้นเหลวตํ่า ด้วยแรงดันเข้าไปยังชั้นดินอ่อน เพื่อให้คอนกรีตเข้าไปแทนที่ชั้นดินบริเวณดังกล่าว ทำให้ชั้นดิน มีความหนาแน่นของมวลดินมากขึ้น หรือมีความสารถในการรับนํ้าหนักมากขึ้น และขณะ เดียวกัน ดินบริเวณข้างเคียงก็จะถูกบีบอัดให้มีความหนาแน่นมากขึ้นเช่นกัน
ด้วยสภาวะของคอนกรีตที่มีความสามารถในการไหลตํ่า ทำให้คอนกรีตกระจายตัวเป็นกลุ่มก้อน ไม่ไหลแทรตัวไปตามแนวช่องว่าง ร่องรอยแตกในชั้นดิน ด้วยเหตุปัจจัยดังกล่าว ทำให้เพิ่มประสิทธิภาพของการบดอัดชั้นดิน บีดตัวไล่นํ้า บีบอัดช่องว่างเป็นได้อย่างมีประสิทธิภาพ
![comp02](/images/content/comp02.jpg)
จุดเด่นการปรับปรุงสภาพชั้นดินอ่อนด้วยวิธี
Compaction Grout
- วัสดุมีราคาตํ่า ทำให้การปรับปรุงสภาพชั้นดินอ่อนพื้นที่ขนาดใหญ่และลึก ใช้งบประมาณน้อย เมื่อเทียบกับการปรับปรุงสภาพชั้นดินแบบอื่น
- กระบวนการทำงานที่ไม่ต้องใช้เครื่องมือขนาดใหญ่ ไม่สลับซับซ้อน ทำให้การเข้าถึงหน้างานในที่แคบๆ เป็นไปได้ง่าย
- มีกระบวนการตรวจสอบความสมบูรณ์ของการปรับปรุงสภาพชั้นดิน ด้วยการวัดปริมาตรวัสดุที่ถูกอัดปั๊ม และการวัดดันขณะทำการอัดปั๊ม ที่หมายถึงแรงต้านจากชั้นดิน
- สามารถทำการอัดปั๊มได้ลึกมากกว่า 20 เมตร
Compaction Grout
( Low-mobility Concrete )
ขั้นตอนการทำงาน
![compaction grout method1](/images/content/Compaction_Grout/compaction-grout-method1.jpg)

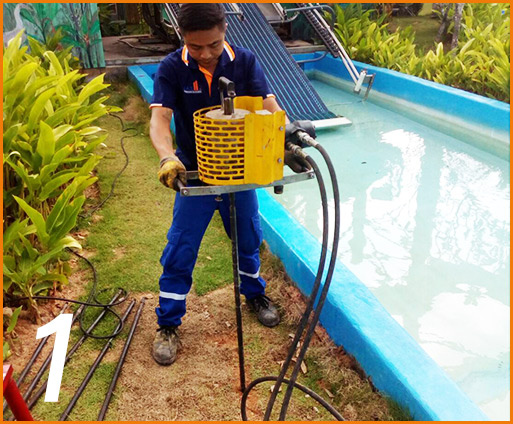

ทดสอบสภาพดินเพื่อประเมินลักษณะการซ่อม
ทดสอบสภาพดินด้วยวิธีการตอกหยั่ง ( CPT : Cone Penetration Test) เพื่อให้ทราบถึงสภาพความสามารถในการรับน้ำหนักของดินแต่ละชั้น ก่อนที่จะทำการประเมินลักษณะการซ่อม ที่หมายถึงความลึกของการอัดปั๊ม ปริมาณวัสดุที่ใช้ต่อจุด และระยะห่างระหว่าง จุดที่จะอัดปั๊ม
![compaction grout method2](/images/content/Compaction_Grout/compaction-grout-method2.jpg)

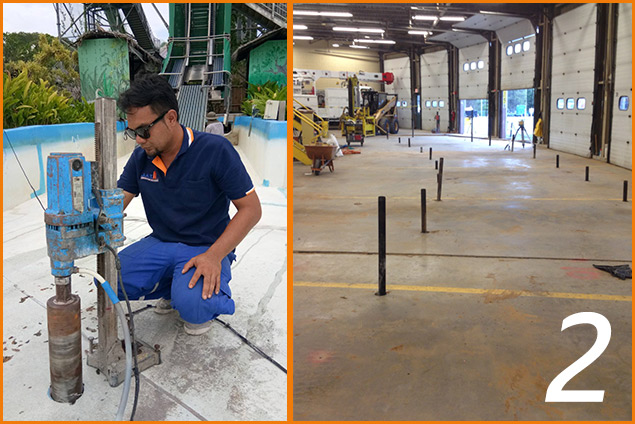

กำหนดจุดที่จะทำการอัดปั๊ม
กำหนดระยะห่างระหว่างจุดที่จะทำการอัดปั๊ม โดยทั่วไปจะมีระยะห่างประมาณ 2-3 เมตร ทั้งนี้ขึ้นอยู่กับ ลักษณะของโครงสร้าง และสภาพดินฐานราก
![compaction grout method3](/images/content/Compaction_Grout/compaction-grout-method3.jpg)

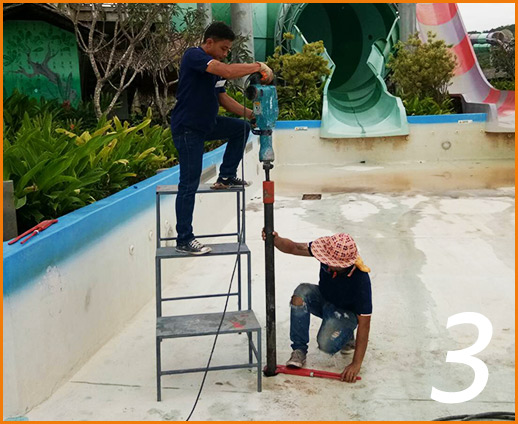

ติดตั้งท่ออัดปั๊มวัสดุ
ติดตั้งท่ออัดปั๊มวัสดุ (Casing) ที่ระดับความลึก ตามที่ได้จากผลการทดสอบสภาพดิน
![compaction grout method4](/images/content/Compaction_Grout/compaction-grout-method4.jpg)

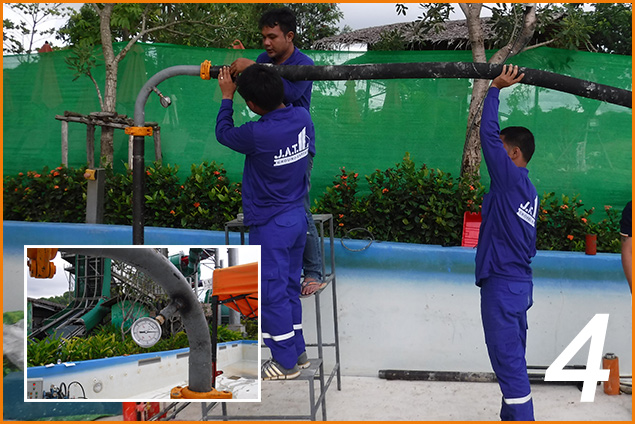

ติดตั้งPressure Gauge
ติดตั้งPressure Gauge เพื่อวัดแรงต้านของชั้นดิน และสายส่งวัสดุ โดยเครื่องอัดปั๊มสามารถอยู่ห่างจากปั๊มคอนกรีตได้ประมาณ 50 เมตร
![compaction grout method5](/images/content/Compaction_Grout/compaction-grout-method5.jpg)

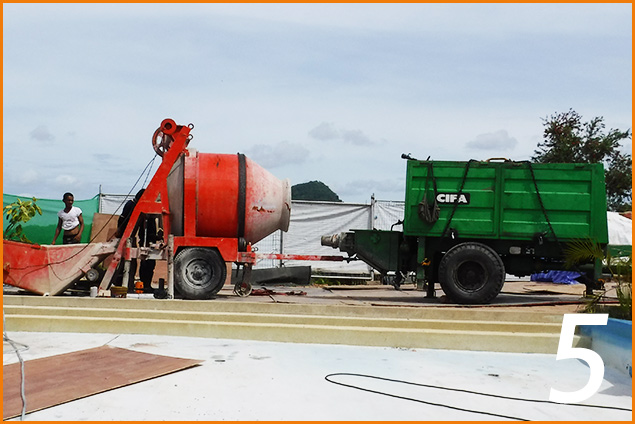

จัดวางแพล้นคอนกรีต
ติดตั้งและจัดวางแพล้นคอนกรีต ที่ประกอบไปด้วย โม่ผสมคอนกรีต คอนกรีตปั๊ม และกองเก็บวัสดุ ที่ต้องการพื้นขนาดประมาณ 10x10 เมตร
![compaction grout method6](/images/content/Compaction_Grout/compaction-grout-method6.jpg)
ทำการอัดปั๊มคอนกรีตพร้อมกับตรวจวัดการขยับตัว
ทำการอัดปั๊มคอนกรีตที่มีความสามารถในการไหลต่ำ ( Low Slum Concrete) หรือมีความข้นเหลว 50±10 มิลลิเมตร(Slump Test) การประเมินและควบคุมความสมบูรณ์ของการอัดปั๊มของชั้นดินแต่ละชั้น จากปริมาณคอนกรีตที่อัดปั๊มเข้าไป และ แรงดันที่เกิดขึ้นขณะทำการอัด แรงดันดังกล่าวนี้คือค่าแรงต้านของชั้นดิน(Soil Resistance) ซึ่งหมายถึงความสามารถในการรับน้ำหนักที่เพิ่มขึ้น
![compaction grout method7](/images/content/Compaction_Grout/compaction-grout-method7.jpg)

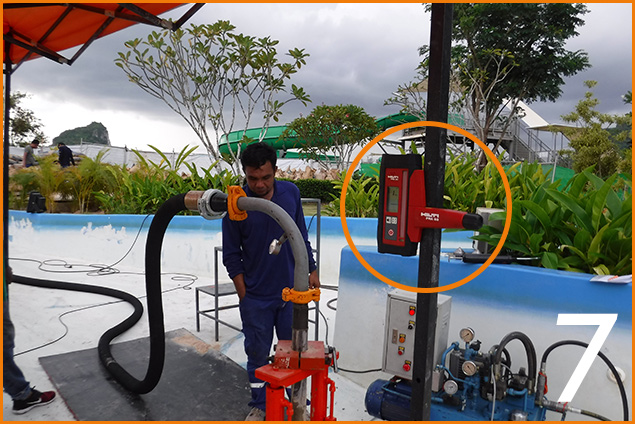

อัดปั๊มคอนกรีต
อัดปั๊มคอนกรีต พร้อมกับตรวจวัดการขยับตัวของโครงสร้างด้วยเครื่องวัดเลเซอร์
![compaction grout method8](/images/content/Compaction_Grout/compaction-grout-method8.jpg)

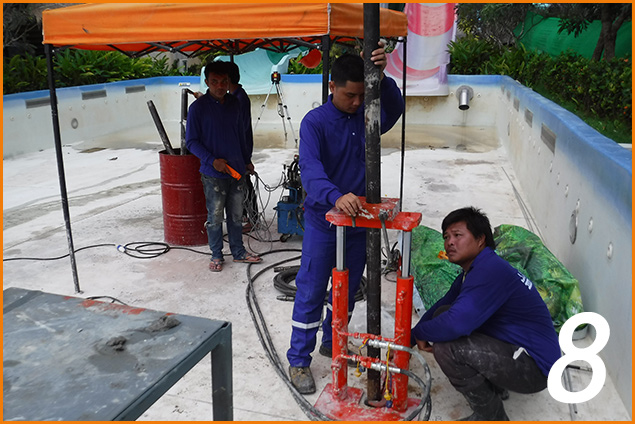

อัดปั๊มวัสดุในชั้นดินชั้นถัดไป
ดึงท่อ CASING ขึ้นด้วยเครื่องดึงไฮดรอลิก เพื่ออัดปั๊มวัสดุในชั้นดินชั้นถัดไป
![PU deep grouting](/images/content/Compaction_Grout/PU-deep-grouting.jpg)
![PU deep grouting](/images/content/Void_Filling/PU-deep-grouting5.png)

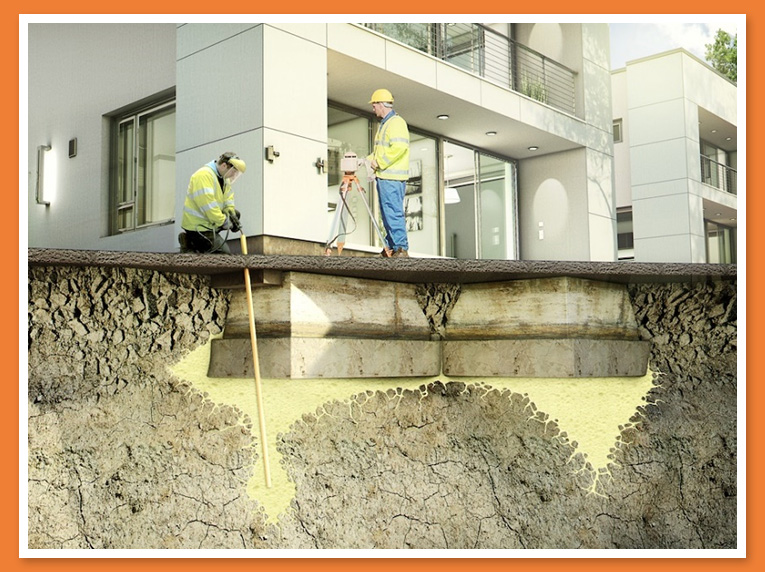

PU DEEP GROUTING : คือการอัดฉีดสารโพลียูรีเทนลงไปยังชั้นดินอ่อน เพื่อปรับปรุงสภาพดินและเพิ่มความสามารถในการรับน้ำหนักให้แก่ชั้นดิน โดยสารโพลียูรีเทนจะขยายตัวบดอัดชั้นดินที่ระดับความลึกนั้นๆ ให้แน่น และแทนที่ช่องว่างหรือโพรงในชั้นดิน
หลักการปรับปรุงสภาพชั้นดินอ่อนด้วยวิธี PU Deep Grouting
• ด้วยความสามารถในการขยายตัวของสารโพลียูรีเทน 10 เท่า ทำให้สามารถเข้าไปแทนที่ช่องว่างในชั้นดิน และ บดอัดดินรอบข้างให้มีความหนาแน่นมากขึ้น
• การแข็งตัวที่รวดเร็วภายในเวลา 10-15 วินาที เป็นอีกหนึ่งคุณสมบัติเฉพาะตัวของสารโพลียูรีเทน ที่ทำให้สามารถควบคุมการกระจายตัวของสารโพลียูรีเทนให้อยู่ในพื้นที่ที่ต้องการได้
• ลดผลกระทบเนื่องจากการบีบตัวคายน้ำของดิน และลดการขยายและหดตัวของดิน ประเภท Cohecive Soil
• โพลียูรีเทนสารสามารถแทรกและเพิ่มการยึดเกาะระหว่างเม็ดดิน ประเภท Non Cohecive Soil
• สารโพลียูรีเทนจะแทนที่ช่องว่างหรือโพรงในชั้นดิน
• ชั้นดินอ่อนสามารถปรับปรุงให้ดีขึ้นได้ด้วยการเพิ่มแรงต้านทานเฉือน ซึ่งวัสดุจะทำการฉีดที่ระดับความลึกลงไปในพื้นที่ของกระเปาะแรงดัน (pressure bulb) ณ จุดที่จะได้รับผลจากแรงเฉือนของน้ำหนักของโครงสร้างด้านบน
PU Deep Grouting
ขั้นตอนการปรับปรุงสภาพชั้นดินอ่อน
![PU deep grouting1](/images/content/Compaction_Grout/PU-deep-grouting11.jpg)

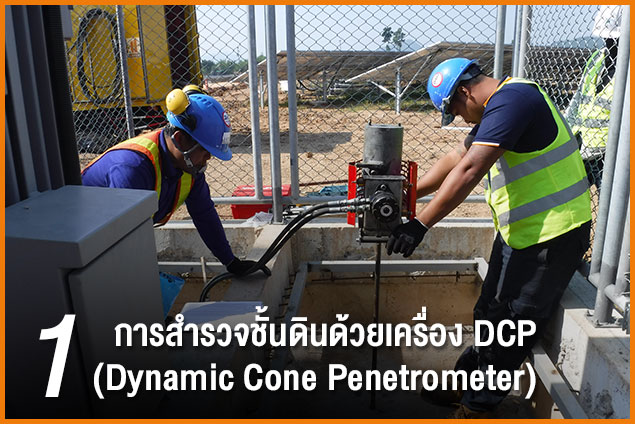

ทำการสำรวจชั้นดิน
ทำการสำรวจชั้นดินด้วยเครื่อง DCP(Dynamic Cone Penetrometer) เพื่อประเมินลักษณะการซ่อม ความลึกของชั้นดินที่มีปัญหา และปริมาณวัสดุที่จะทำการอัดปั๊ม
![PU deep grouting2](/images/content/Compaction_Grout/PU-deep-grouting12.jpg)

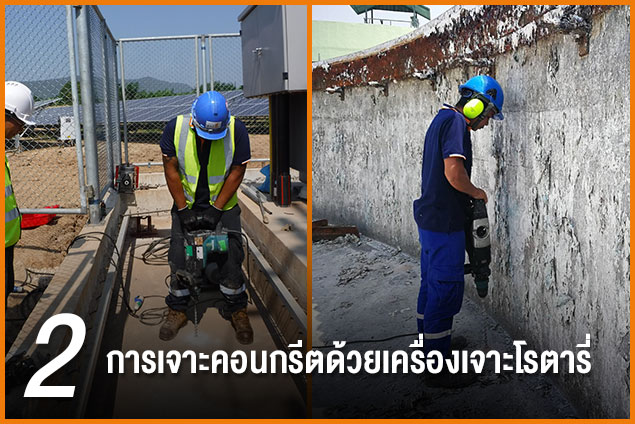

เจาะคอนกรีตขนาด
เจาะคอนกรีตขนาด 15 มิลลิเมตร ผ่านลงไปยังชั้นดินใต้ฐานคอนกรีต ด้วยสว่านเจาะระบบโรตารี่
![PU deep grouting1](/images/content/Compaction_Grout/PU-deep-grouting13.jpg)

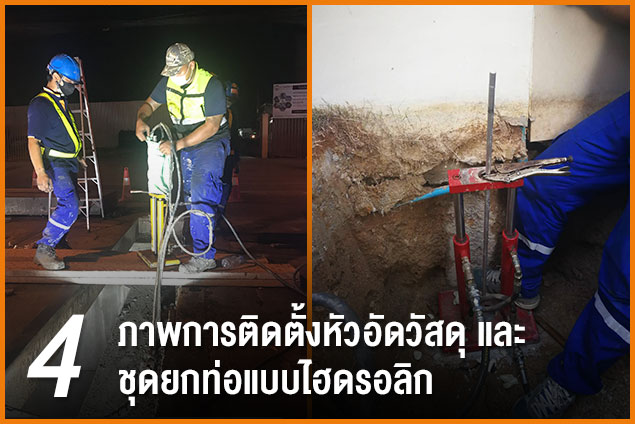

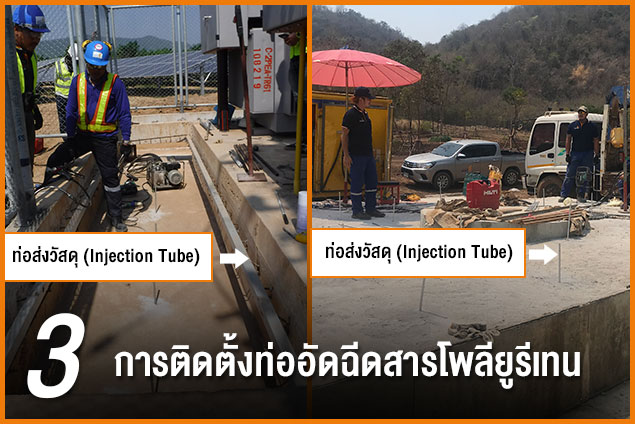

ติดตั้งท่อส่งวัสดุและชุดยกท่อระบบไฮดรอลิก
ติดตั้งท่อส่งวัสดุขนาดเส้นผ่าศูนย์กลาง 15 มิลลิเมตร เพื่อใช้ในการส่งวัสดุลงไปยังชั้นดินที่ต้องการอัดฉีดวัสดุ และทำการติดตั้งชุดยกท่อระบบไฮดรอลิก เพื่อใช้ในการขยับท่อส่งวัสดุในกรณีของการอัดฉีดวัสดุหลายๆชั้นตวามลึก
![PU deep grouting2](/images/content/Compaction_Grout/PU-deep-grouting14.jpg)

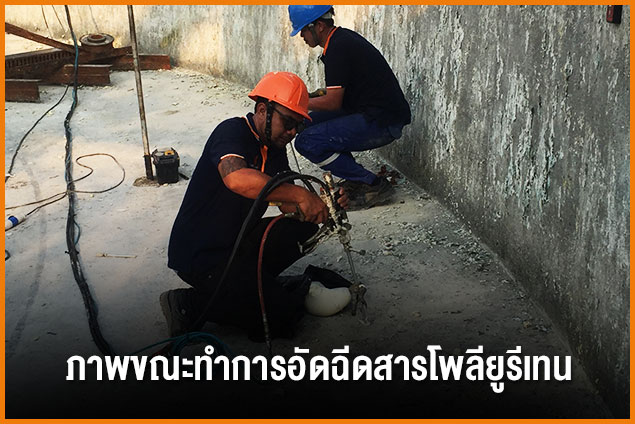

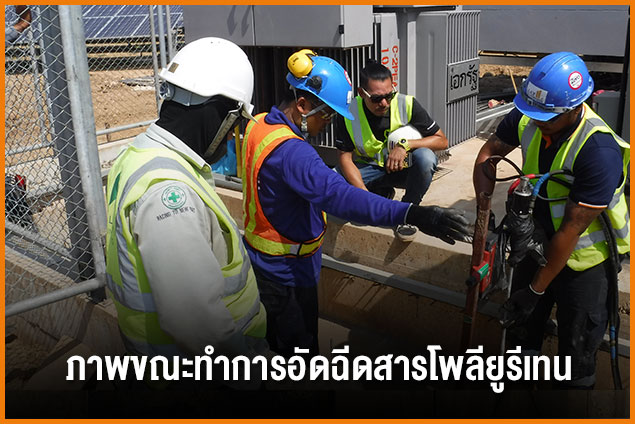

ทำการติดตั้งปืนอัดสารโพลียูรีเทน

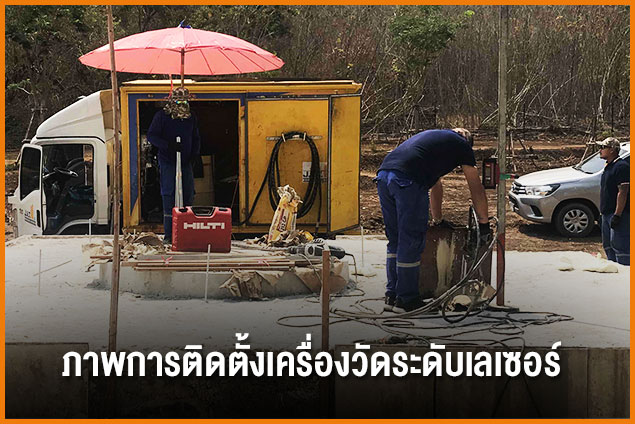

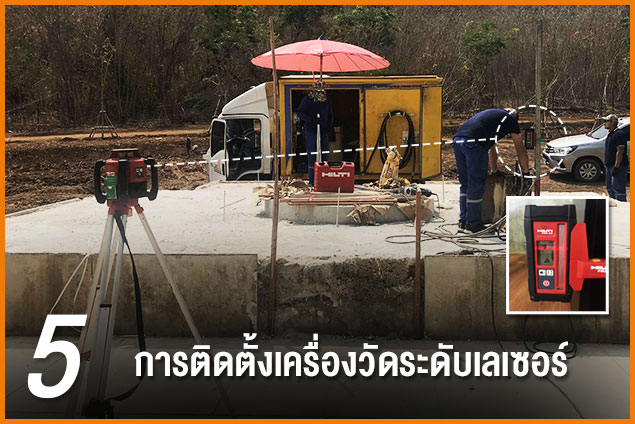

โดยในขณะที่ทำการอัดวัสดุจะมีการติดตั้งเครื่องวัดระดับเลเซอร์ เพื่อวัดระดับการยกตัวของโครงสร้าง โดยค่าที่อ่านได้จากเครื่องวัดมีความละเอียดในหน่วยมิลลิเมตร การวัดการขยับตัวของโครงสร้างใช้เพื่อเป็นการยืนยันว่าดินใต้ฐานรากสามารถรับน้ำหนักกดทับได้
![PU deep grouting3](/images/content/Compaction_Grout/PU-deep-grouting15.jpg)
ในการส่งผ่านวัสดุไปยังชั้นดินนั้นจะใช้ปั๊มอัดที่แรงดันประมาณ 2000 PSI ผ่านสายที่มีความยาวมากกว่า 50 และเครื่องอัดวัสดุจะมีการติดตั้งมิเตอร์เพื่อวัดปริมาณวัสดุที่ใช้ขณะทำการอัดปั๊ม
![PU deep grouting3](/images/content/Compaction_Grout/PU-deep-grouting16.jpg)
![PU deep grouting3](/images/content/PU-deep-grouting17.jpg)
![PU deep grouting3](/images/content/PU-deep-grouting18.jpg)

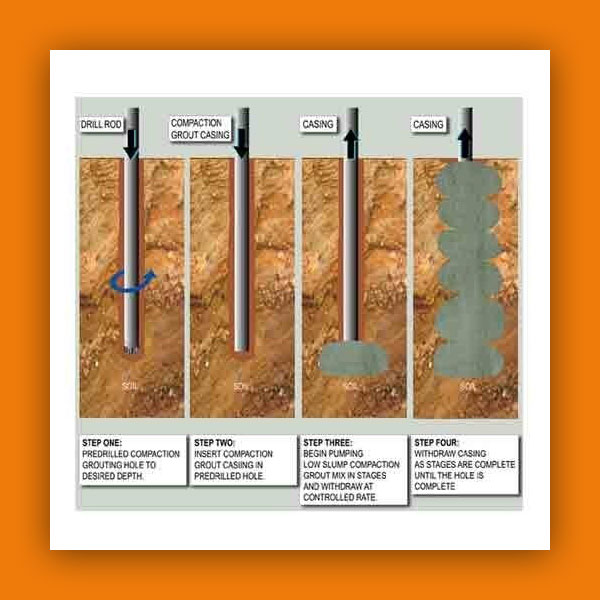

![Low-Pressure-Grouting](/images/content/Compaction_Grout/Low-Pressure-Grouting-cover.jpg)
งานเสริมเสถียรภาพดินทราย ด้วยวัสดุ Cement Slurry
(Low Pressure Grouting or Permeable Grouting)
การเสริมเสถียรภาพให้ดินทรายโดยใช้วัสดุที่มีความข้นเหลวสูง เพื่อให้วัสดุสามารถไหลซึมเข้าไปอยู่ในช่องว่างระหว่างเม็ดดิน การการอัดปั๊มวัสดุจำเป็นต้องใช้แรงดันในการอัดปั๊มวัสดุต่ำ เพื่อให้เกิดการไหลซึม และลดการบีบอัดตัวของดินทราย ที่จะทำให้ลดความสามารถในการไหลซึมของวัสดุ
Low Pressure Grouting or Permeable Grouting
ขั้นตอนการทำงาน
![compaction grout method1](/images/content/Compaction_Grout/Low-Pressure-Grouting1.jpg)

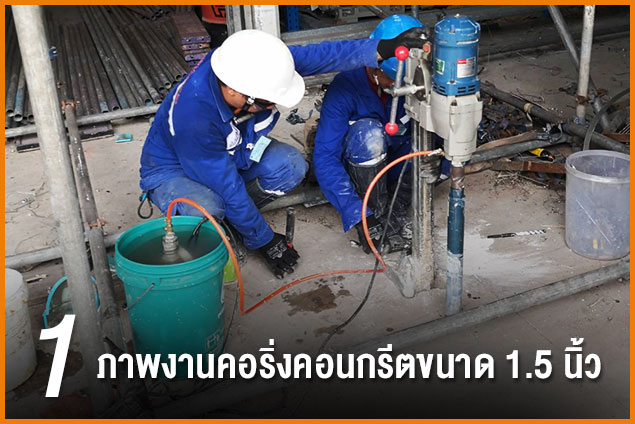

งานคอริ่งคอนกรีตขนาด 1.5 นิ้ว
![compaction grout method2](/images/content/Compaction_Grout/Low-Pressure-Grouting2.jpg)

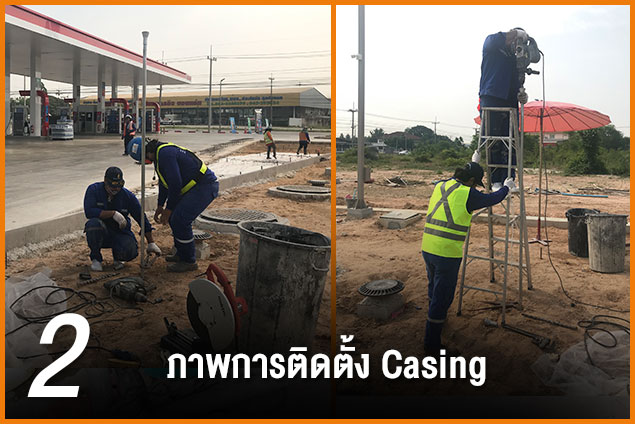

ติดตั้ง Casing ขนาด 1.5 นิ้ว
ติดตั้ง Casing ขนาด 1.5 นิ้ว ด้วยเครื่องตอกกระแทก ทั้งนี้ปลายอีกด้านของCasing จะถูกปิดด้วยหัวอุด เพื่อป้องกันดินเข้ามาอุดที่ปลายCasing และเมื่อทำการอัดวัสดุ หัวอุดดังกล่าวจะถูกดันออกด้วยแรงดัน ในการติดตั้ง Casing จะทำการติดตั้งทุกระยะห่างประมาณ 1 เมตร
![compaction grout method3](/images/content/Compaction_Grout/Low-Pressure-Grouting3.jpg)

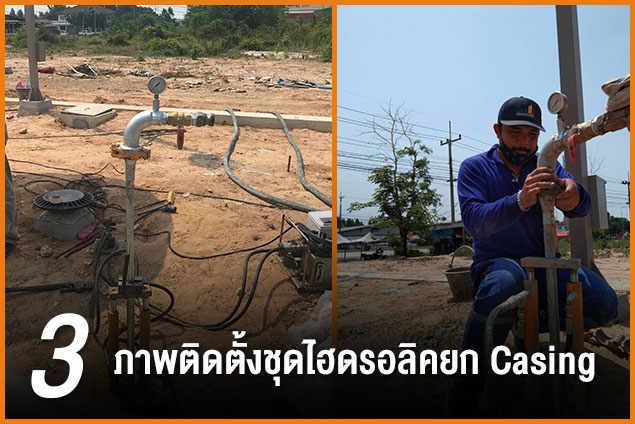

ติดตั้งชุดไฮโดรลิค
ติดตั้งชุดไฮโดรลิคที่จะใช้ในการยก Casing โดยในการเกร้าท์วัสดุ บริษัทจะทำการเกร้าท์ทุกระดับความลึด 0.5 เมตร โดยแต่ในแต่ละชั้นจะใช้ปริมาณวัสดุที่ประมาณ 50 ลิตร
![compaction grout method4](/images/content/Compaction_Grout/Low-Pressure-Grouting4.jpg)

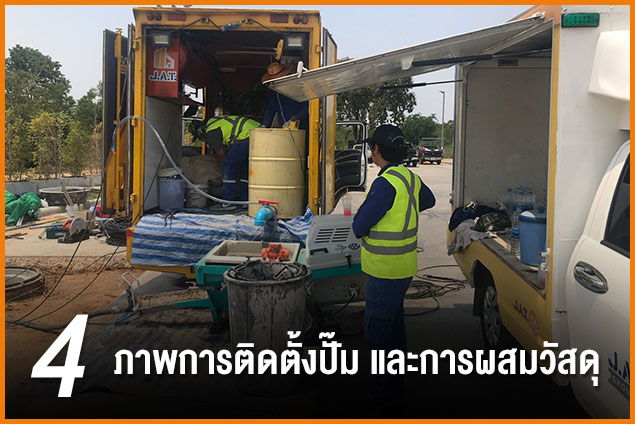

งานติดตั้งเครื่องมือ อุปกรณ์ และการผสมวัสดุ
ในการอัดปั๊มวัสดุ วัสดุจะถูกอัดปั๊มด้วยเครื่องสกรูปั๊ม ที่มีแรงดันมากกว่า 14 บาร์ และสายลำเลียงวัสดุ 30 เมตร การผสมวัสดุ บริษัทจะทำการผสมวัสดุ ที่หน้างาน หรือบนรถโมบาย เพื่อสะดวกและรวดเร็วในการติดตั้ง และเคลื่อนย้ายออกเพื่อเปิดพื้นที่หน้างาน
![compaction grout method5](/images/content/Compaction_Grout/Low-Pressure-Grouting5.jpg)

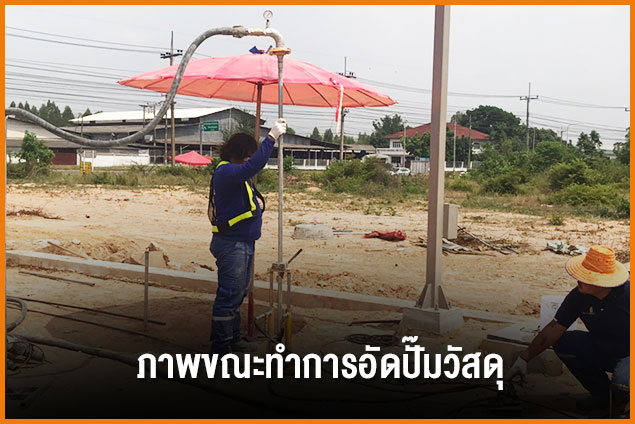

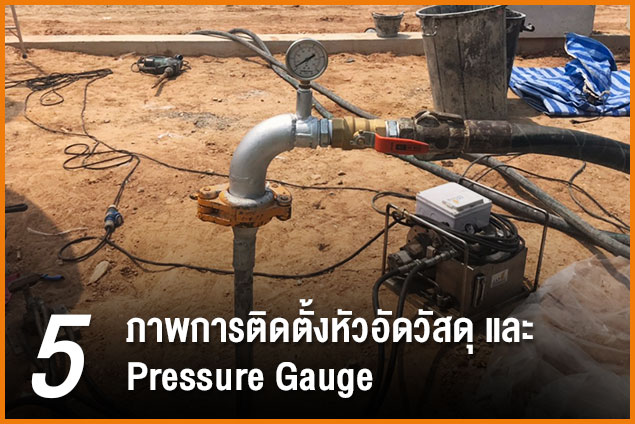

การติดตั้งหัวอัดวัสดุ
หัวอัดวัสดุจะถูกติดตั้ง Pressure Gauge เพื่อวัดแรงดันในการอัดปั๊ม ในการอัดปั๊มจะควบคุมแรงดันไม่เกิน 2-3 บาร์ ในกรณีที่แรงดันมากกว่า 3 บาร์ เจ้าหน้าที่จะทำการหยุดการอัดปั๊มเพื่อให้วัสดุได้ไหลซึมจนกว่าแรงดันจะลดลงจึงจะทำการอัดปั๊มต่อ ทั้งนี้เจ้าหน้าที่จะทำการอัดปั๊มจนกระทั้งได้ปริมารวัสดุ 25 ลิตร หรือ แรงดันคงที่มากกว่า 3 บาร์
![compaction grout method6](/images/content/Compaction_Grout/Low-Pressure-Grouting6.jpg)

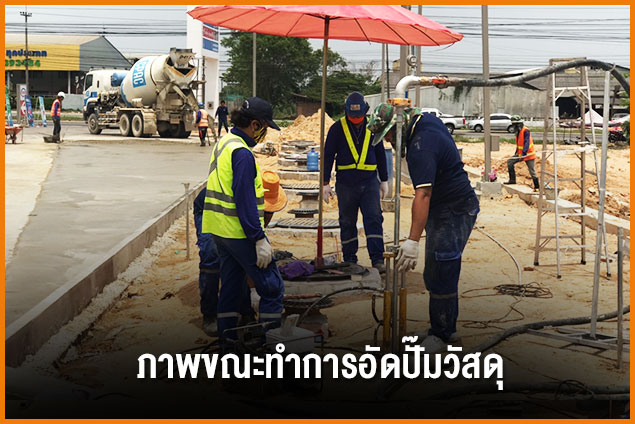

![compaction grout method7](/images/content/Compaction_Grout/Low-Pressure-Grouting7.jpg)
